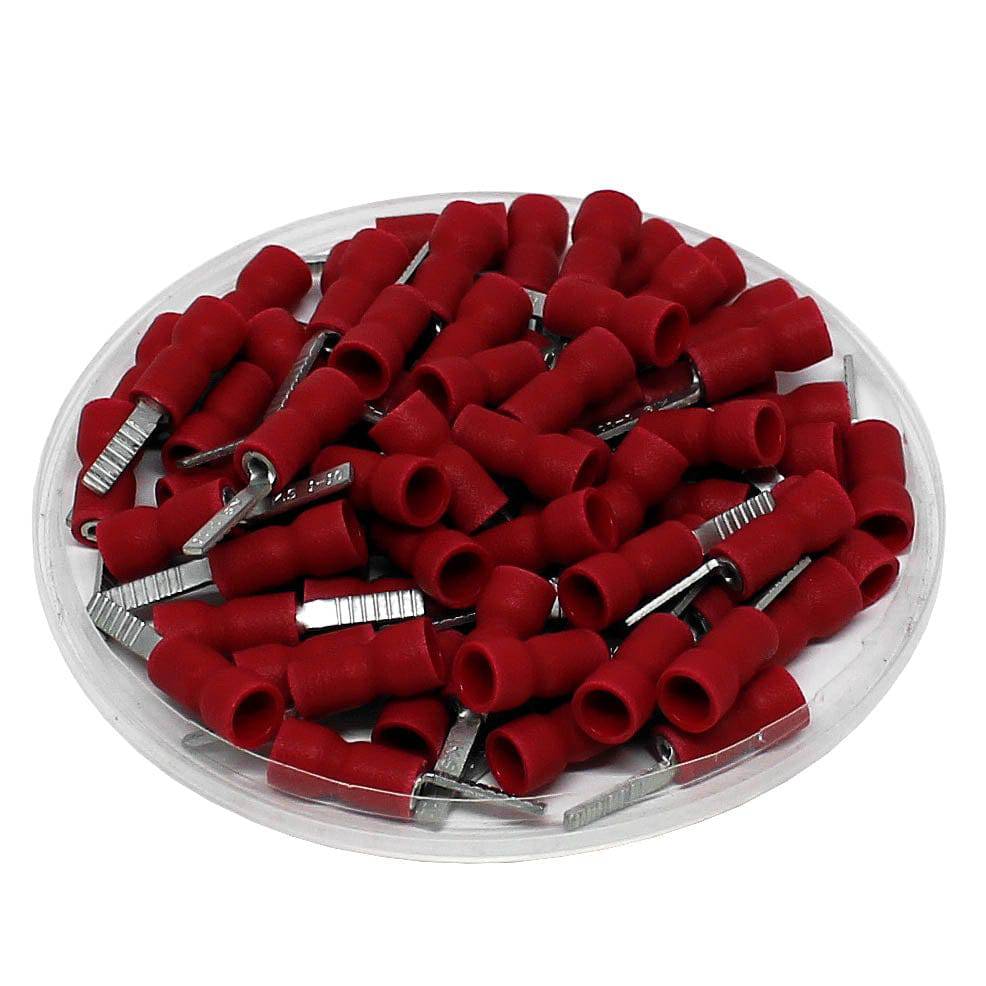

22 to 16 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces - DBVE1-9
HomeStore

22 to 16 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces - DBVE1-9

22 to 16 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces - DBVE1-9

$2.00

Original: $6.67

-70%
22 to 16 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces - DBVE1-9—

$6.67

$2.00

The Story

VINYL INSULATED FLAT BLADE TERMINALS

A flat blade terminal, either insulated or non insulated, is a type of single wire connection using a flat conductive blade which is inserted into a blade receptacle. These terminals are designed to match interconnect requirements for components such as:

  • Timers
  • Motors
  • Valves
  • Relays
  • Mechanical Switches
  • Wire to Wire Harnesses



Dimensions & Features:

Wire Range: 22-16 AWG
Terminal Material: Tin-Plated Copper
Insulation: Vinyl
Color: Red
Seam: Butted
Max Electrical Rating: 105oC
Max Electrical Voltage: 600 Volts
Max Electrical Current: 18AMP
T: 0.7mm (0.03")
L: 20.0mm (0.79")
F: 9.0mm (0.35")
E: 11.2mm (0.44")
W: 2.8mm (0.11")
D: 4.0mm (0.16")
D1: 1.7mm (0.07")
UL Recognized: Yes
RoHS Compliant: Yes
CE Certified: Yes


Product Drawing:



Cross References


Cross Reference Parts:
Phoenix Contact:3240531

Documents

Click to view product spec sheet:


Videos

Check out our YouTube channel!

Description

VINYL INSULATED FLAT BLADE TERMINALS

A flat blade terminal, either insulated or non insulated, is a type of single wire connection using a flat conductive blade which is inserted into a blade receptacle. These terminals are designed to match interconnect requirements for components such as:

  • Timers
  • Motors
  • Valves
  • Relays
  • Mechanical Switches
  • Wire to Wire Harnesses



Dimensions & Features:

Wire Range: 22-16 AWG
Terminal Material: Tin-Plated Copper
Insulation: Vinyl
Color: Red
Seam: Butted
Max Electrical Rating: 105oC
Max Electrical Voltage: 600 Volts
Max Electrical Current: 18AMP
T: 0.7mm (0.03")
L: 20.0mm (0.79")
F: 9.0mm (0.35")
E: 11.2mm (0.44")
W: 2.8mm (0.11")
D: 4.0mm (0.16")
D1: 1.7mm (0.07")
UL Recognized: Yes
RoHS Compliant: Yes
CE Certified: Yes


Product Drawing:



Cross References


Cross Reference Parts:
Phoenix Contact:3240531

Documents

Click to view product spec sheet:


Videos

Check out our YouTube channel!
