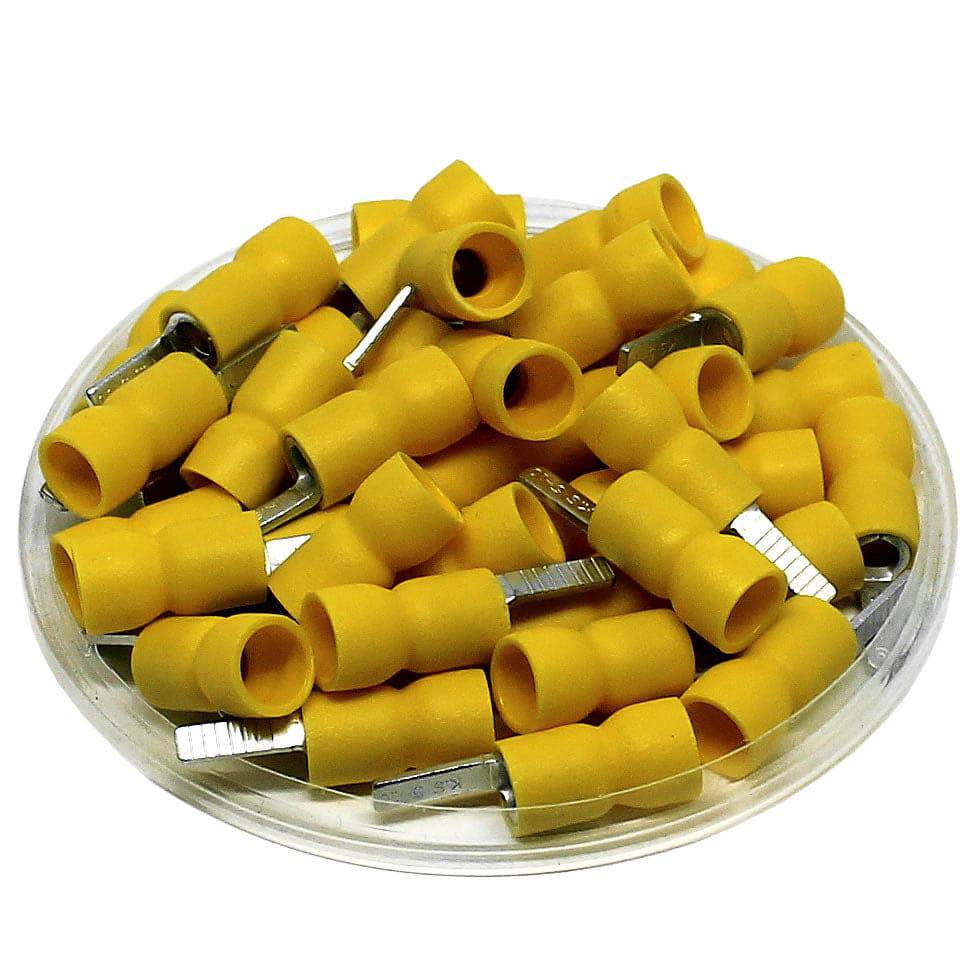

DBVE5-10 - 12 to 10 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces
HomeStore

DBVE5-10 - 12 to 10 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces

DBVE5-10 - 12 to 10 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces

$13.86
DBVE5-10 - 12 to 10 AWG Vinyl Insulated Easy Entry Flat Blade Terminals, Butted Seam, 100 Pieces—
$13.86

The Story

VINYL INSULATED FLAT BLADE TERMINALS

A flat blade terminal, either insulated or non insulated, is a type of single wire connection using a flat conductive blade which is inserted into a blade receptacle. These terminals are designed to match interconnect requirements for components such as:

  • Timers
  • Motors
  • Valves
  • Relays
  • Mechanical Switches
  • Wire to Wire Harnesses


Dimensions & Features:

Wire Range: 12-10 AWG
Terminal Material: Tin-Plated Copper
Seam: Butted
Insulation: Vinyl
Color: Yellow
Max Electrical Rating: 105oC
Max Electrical Voltage: 600 Volts
Max Electrical Current: 50AMP
T: 1.0mm (0.04")
L: 24.1mm (0.95")
F: 10.0mm (0.39")
E: 14.1mm (0.55")
W: 2.8mm (0.11")
D: 6.4mm (0.25")
D1: 3.4mm (0.13")
UL Recognized: Yes
RoHS Compliant: Yes
CE Certified: Yes


Product Drawing:



Cross References

Cross Reference Parts:
None

Documents

Click to view product spec sheet:



Videos

Check out our YouTube channel!




Description

VINYL INSULATED FLAT BLADE TERMINALS

A flat blade terminal, either insulated or non insulated, is a type of single wire connection using a flat conductive blade which is inserted into a blade receptacle. These terminals are designed to match interconnect requirements for components such as:

  • Timers
  • Motors
  • Valves
  • Relays
  • Mechanical Switches
  • Wire to Wire Harnesses


Dimensions & Features:

Wire Range: 12-10 AWG
Terminal Material: Tin-Plated Copper
Seam: Butted
Insulation: Vinyl
Color: Yellow
Max Electrical Rating: 105oC
Max Electrical Voltage: 600 Volts
Max Electrical Current: 50AMP
T: 1.0mm (0.04")
L: 24.1mm (0.95")
F: 10.0mm (0.39")
E: 14.1mm (0.55")
W: 2.8mm (0.11")
D: 6.4mm (0.25")
D1: 3.4mm (0.13")
UL Recognized: Yes
RoHS Compliant: Yes
CE Certified: Yes


Product Drawing:



Cross References

Cross Reference Parts:
None

Documents

Click to view product spec sheet:



Videos

Check out our YouTube channel!
